傳統的諧波抑制和無功補償方法是無源濾波技術，即使用由電容器和濾波電抗器等無源器件構成的無源濾波器。近年來，以IGBT 技術為代表的有源濾波技術（APF）開始規?；瘧?yīng)用。與無源濾波器相比，APF 響應速度快、可控性高、能跟蹤補償各次諧波、動態產生負荷所需變化的無功功率，同時，APF 還具有特性不受系統影響、無諧波放大的危險、體積小重量輕等突出優點，因而已成為電力諧波抑制和無功補償?shù)闹匾侄?。它是采用先進的動態實時跟蹤補償方式消除電網諧波，通過實時監測由非線性負載所產生的電流波形，分離出諧波部分，將大小相對，方向相反的諧波電流注入到電網中，實現濾除諧波的功能。

功能特點

◆ 可同時濾除2~50次的諧波電流，滿載時使電源側電流畸變率THDi<3%,半載時THDi<4%；
◆ 可以只濾波，也可同時濾波和補償無功，并可設置功能的優先次序；
◆ 瞬時響應時間小于0.1ms,裝置補償全響應時間小于10ms；
◆ 采用獨創的自適應電流平均值控制算法，使裝置本身IGBT工作時產生的高頻諧波頻譜范圍窄，輸出電流畸變率<2.5%；
◆ 三相負荷電流不平衡時，濾波器能夠正常補償且消除不平衡現象；
◆ 采用可靠的限流控制環節，當系統中的諧波電流大于有源濾波器的裝置容量時，濾波器能夠自動限流在100%容量輸出，維持正常工作，不會出現過載燒毀等故障;

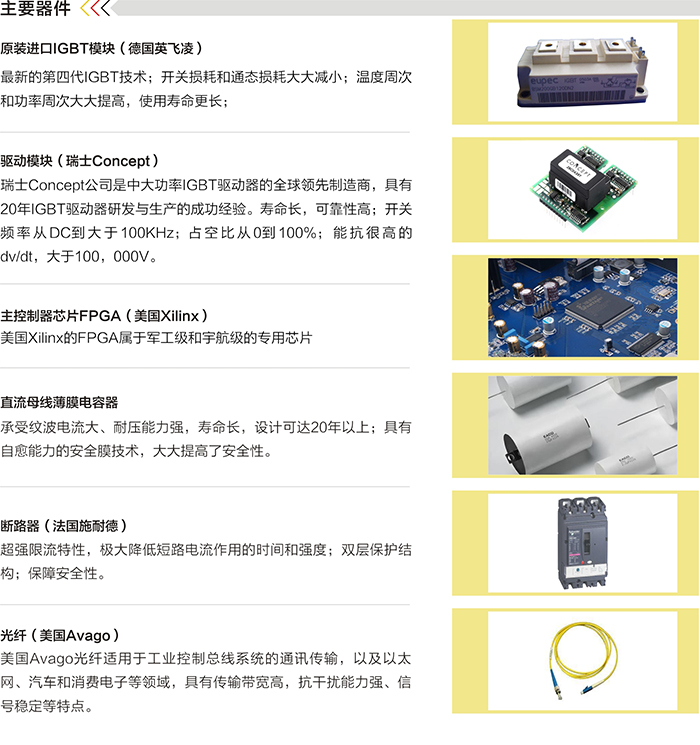

◆ 主電路開關器件采用國際著名品牌的IGBT，可靠性極高，結合獨特的有源鉗位技術，保證IGBT在任何極限情況下都不會發生過壓炸管故障;
◆ 主電路采用3H橋式三電平結構，輸出波形質量高，開關損耗更低;
◆ 采用高清晰5.7英寸觸摸屏，操作方便，屏幕實時顯示系統和裝置運行參數，具有故障報警及追憶功能；
◆ 輸出濾波采用LCL結構，不僅使APF補償時IGBT高頻開關產生的高次諧波不會注入電網，補償效果更好，而且適應于任何現場電網系統阻抗，不會發生諧振，保證裝置安全；
◆ 采用軍工級FPGA進行集中控制，F(xiàn)PGA時鐘頻率最高可到200MHz，內部有84個硬件DSP單元，DSP并行運行，運算速率遠高于單個DSP控制方式，通信延遲小，響應速度更快，且燒結程序后FPGA等同于硬件電路，不需要調用程序，抗干擾能力強，不會出現程序跑飛的故障;
◆ 可以實現12臺裝置并聯且只使用一個FPGA控制器集中控制,將補償電流平均分配給每臺裝置，提高各裝置的使用效率。由于不存在多個控制器之間的通信，有效的避免了通信延遲以及外部信號干擾，增強了ZBAPF的補償性能，提高了系統的可靠性；
◆ 有源濾波器輸入端裝有可靠的雷擊浪涌保護裝置，在雷電波發生時，保護裝置起到保護作用，不損壞設備。有源濾波器自身的控制裝置也設置了防浪涌的措施，通過抗干擾試驗;
◆ 三相四線制APF 在零線上的諧波濾除能力是相線濾波能力的三倍，針對照明等單相負載多造成零線諧波過載（零線上的三次諧波電流因?yàn)橄辔幌嗤B加將會達到相線上的三次諧波電流的三倍）和相不平衡的情況；
◆ 模塊化柜體設計，安裝靈活（柜式和壁掛式）；
◆ 有效的各類保護措施，確保正常工作和異常工況下都不會對供配電系統及系統內其他設備造成任何影響。包括各類保護功能（過載、過/欠壓，內部故障等），可根據負荷變化，自動合理限制補償電流，裝置不會過流，在濾波的同時，能完全避免過補償。APF 自身高頻載波不會回饋到電網，對供電系統及系統內其他設備不造成干擾；
◆ 與PC 連接的RS232(或RS485) 通訊接口。
