EXY005系列開關狀態指示儀集成了一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖、溫濕度控制及RS485通訊接口（選用）等多功能于一體，指示功能可分可合，采用面板安裝方式 ，用戶選用時只要提供一次方案圖即可。這將簡化了過去開關柜的面板結構設計，美化了面板布局。它將取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器等多種控制、指示裝置。該裝置安裝方便，使用壽命長，并具有三防功能，能夠保障電氣設備的安全可靠運行。

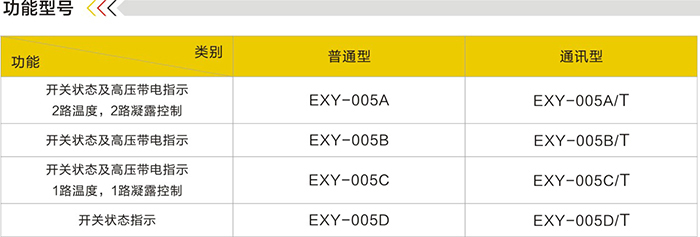

技術指標
▲ 模擬指示說明
斷路器狀態指示（無源觸點輸入）
斷路器位置指示（無源觸點輸入）
彈簧儲能指示（無源觸點輸入）
接地閘刀位置指示（無源觸點輸入）
▲ 高壓帶電顯示部分（帶電自檢功能）
注：
①配套高壓傳感器要求容值大于100PF，如小于100PF請告知，以便對裝置進行相應的測試。
②配套高壓傳感器到裝置傳感器線要求采用單芯屏蔽線，否則由此引起的裝置高壓帶電部分干擾，公司概不負責。
③用戶在對高壓柜進行耐壓測試時，請將裝置所有接線端子斷開，并將高壓電部分端子作短接處理，以免將裝置損壞。
▲ 溫、濕度控制部分
傳感器路數：一路凝露，一路溫度（對于EXY-005C）
                      兩路凝露，兩路溫度（對于EXY-005A）
邏輯關系：當濕度≥93%RH或?qū)⑿纬赡稌r(shí)加熱，濕度精度±5%
                   溫度≤6℃，啟動加熱；≥16℃時，停止加熱，溫度精度±2℃
斷線報警：加熱器發生斷線，相應報警指示燈亮，報警輸出接點閉合
注：
加熱器要求功率必須大于100W，要求接風機時裝置無斷線報警功能。
